機械物語:機械對稱卷板機的結構特點講解

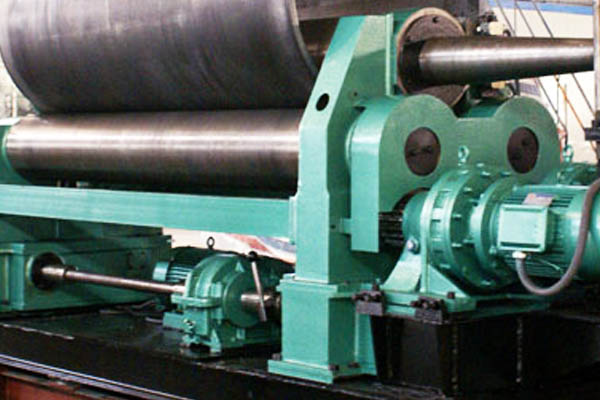

        卷板機是一種將金屬板材卷彎成筒形、弧形或其它形狀工件的通用設備。三輥卷板機結構簡單、緊湊,質量輕、易于制造、維修。機械對稱卷板機通過上輥的下壓和上、下輥的對滾來完成筒形工件的卷制。

        卷板機結構組成部分包括:機架、工作輥、主傳動、輔助傳動、控制、潤滑及其他附件。機架和底座采用鑄造或鋼板焊接,工作輥采用優質中碳鋼調質處理。工作輥兩端支承采用復合材料滑動軸承,摩擦系數≤0.04,在機器的傳動側安裝翹起機構,中、小型卷板機多數采用手動的傾倒機構和翹起機構;大型卷板機,多采用液壓驅動翹起機構。




        卷板機工作輥部分由左、右輥子軸承座、一根上輥、二根下輥、升降絲桿蝸輪以及一些輔助零件組成。下輥是主傳輥,上輥是被動輥,上輥可以沿著高度方向上下調節。傳動部分由主電機、主減速機及其他輔助零件組成。

        下輥的傳動是由主電機通過主減速機實現的,主減速機輸出軸通過一組齒輪傳動到兩下輥,輥軸旋動方向的變換由主電機換向而獲得。

        上輥升降運動的實現,是由輔助電機通過輔助減速機帶動輥子兩端軸承座下面的蝸桿、蝸輪機構運動,使固定在蝸輪上的絲母旋轉,從而使升降絲桿上下移動來完成的。卸板裝置是用來當圓筒件卷制完成后,為取出工件而設計。在卸料前,上輥先上升到位,在上輥尾端用平衡裝置壓住上輥,然后將可傾軸承座上銷軸抽出,翻倒可傾軸承座,卷制完在的工件可以從上輥的一端脫出。

        南通超力卷板機公司專業生產三輥卷板機、四輥卷板機等各類卷板機設備,公司擁有先進的生產、加工、檢測設備,并堅持 “質量優先,誠信經營”的理念,不斷進行技術創新,力求以更優質的產品供應給廣大客戶!
