【不看后悔】深度揭秘三輥機械對稱式卷板機

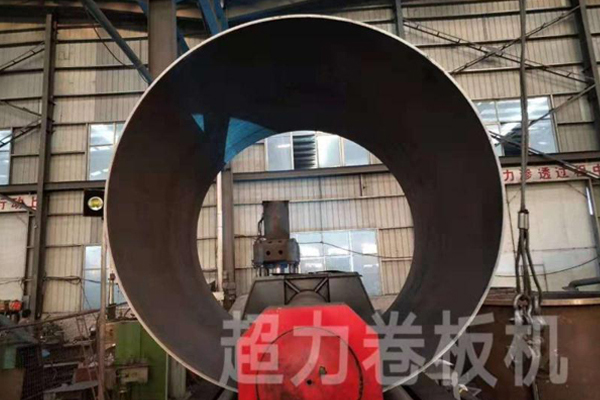

         卷板機用于將鋼板卷制成圓柱或圓錐形筒體,是加工大直徑圓柱或圓錐形簡體的主要設備,普遍應用于機械加工制造行業。 三輥對稱式卷板機的結構型式為三輥對稱式,上輥在兩下輥中央對稱位置作垂直升降運動,通過絲桿絲母蝸桿傳動而獲得,兩下輥?zhàn)餍D(zhuǎn)運動,通過減速機的輸出齒輪與下輥齒輪嚙合,為卷制板材提供扭矩。上輥可分離取料電動升降起輥。可安裝靠輪卷制錐體、角鐵、槽鋼等異異型鋼材。

        該三輥對稱式卷板機設備主要由上輥裝置,下輥裝置、主傳動系統、平衡裝置、底盤等部分組成。其具體結構特點表現如下:

上輥裝置:上輥裝置包括上輥、上輥軸承座及滑動軸承等。上輥為卷板機的主要部件,上輥呈鼓形,用于補償上輥受力變形撓度。

下輥裝置:下輥裝置包括兩下輥、下輥墻板,滑動軸承,蝸桿傳動機構等。下輥裝置為卷制板材提供正反扭矩。通過主傳動輸出齒輪和下輥輸入齒輪,傳動扭矩。下輥用45#鋼制成。下輥滑動軸承選用SF-1自潤滑復合材料。

主傳動系統:主傳動系統由主電機、減速機、輸出齒輪等組成。系統可正反轉,提供工作動力,通過主減速機、輸出齒輪、下輥齒輪傳遞扭矩至下輥,使下輥轉動,依靠摩擦力帶動板材進給,完成卷制工作。



平衡裝置:平衡裝置由兩根拉桿和平衡梁組成。平衡裝置在翻倒側架翻倒后,壓住上輥的尾部,保持上輥的平衡。

底盤:由槽鋼與鋼板焊接而成,用于安裝各部件。

       三輥對稱式卷板機生產效率的提高、耗費能源的減少和成本的降低,對企業的經濟效益和社會效益起到重要的作用。南通超力卷板機公司專業生產各類卷板機,公司擁有先進的設備及豐富的生產經驗豐富,生產的卷板機設備質量可靠,性能穩定,歡迎來電咨詢!
